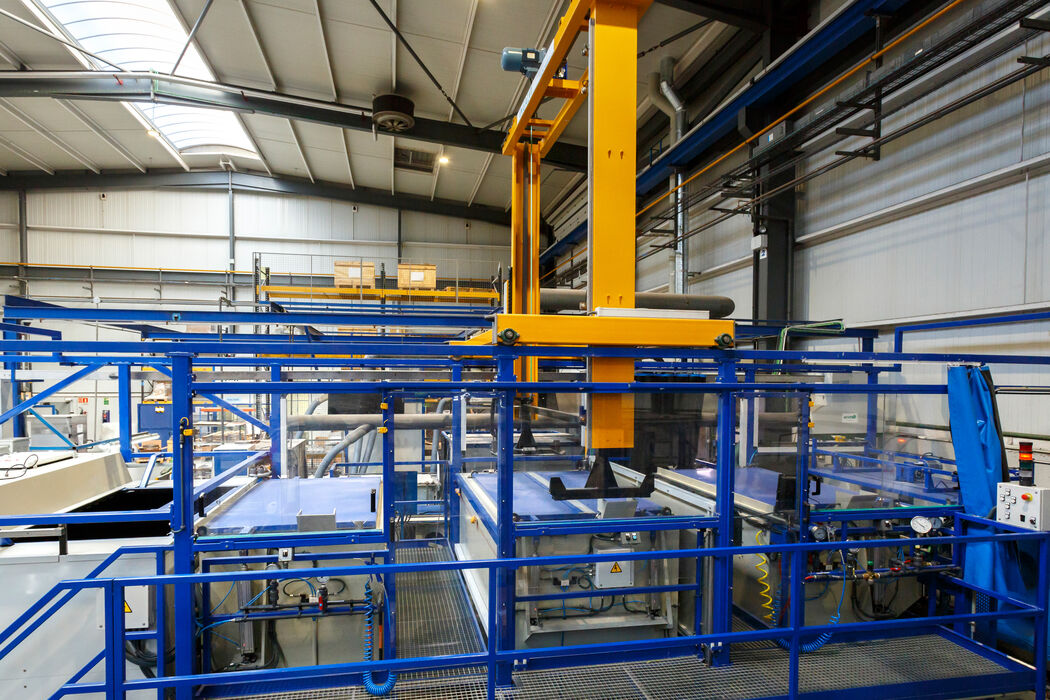

Instalación automática de inspección de líquidos penetrantes

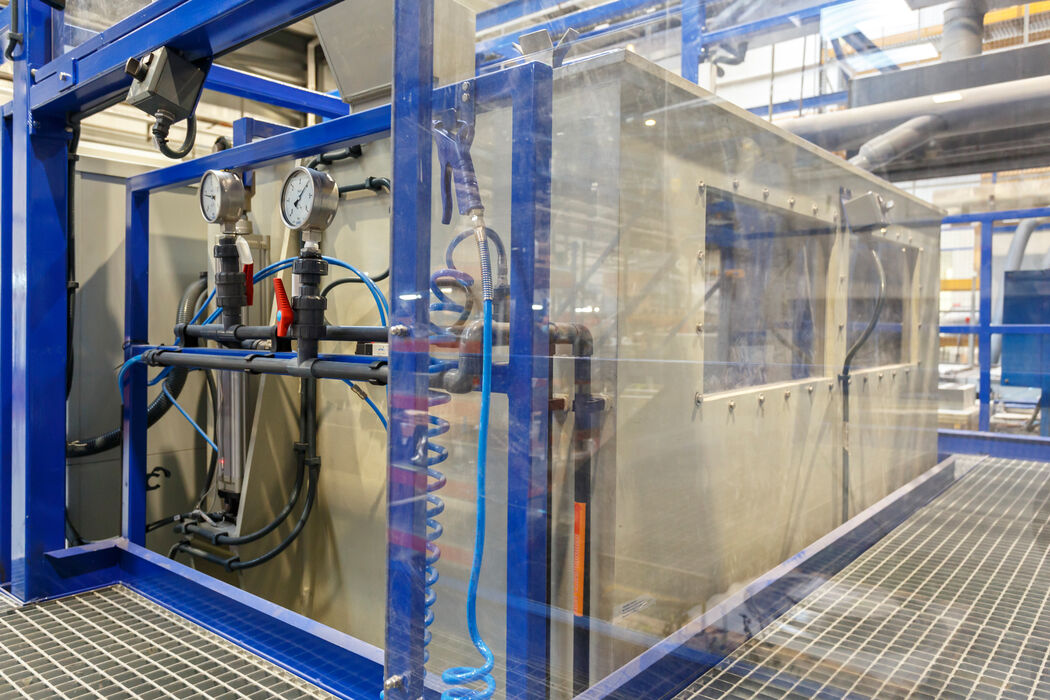

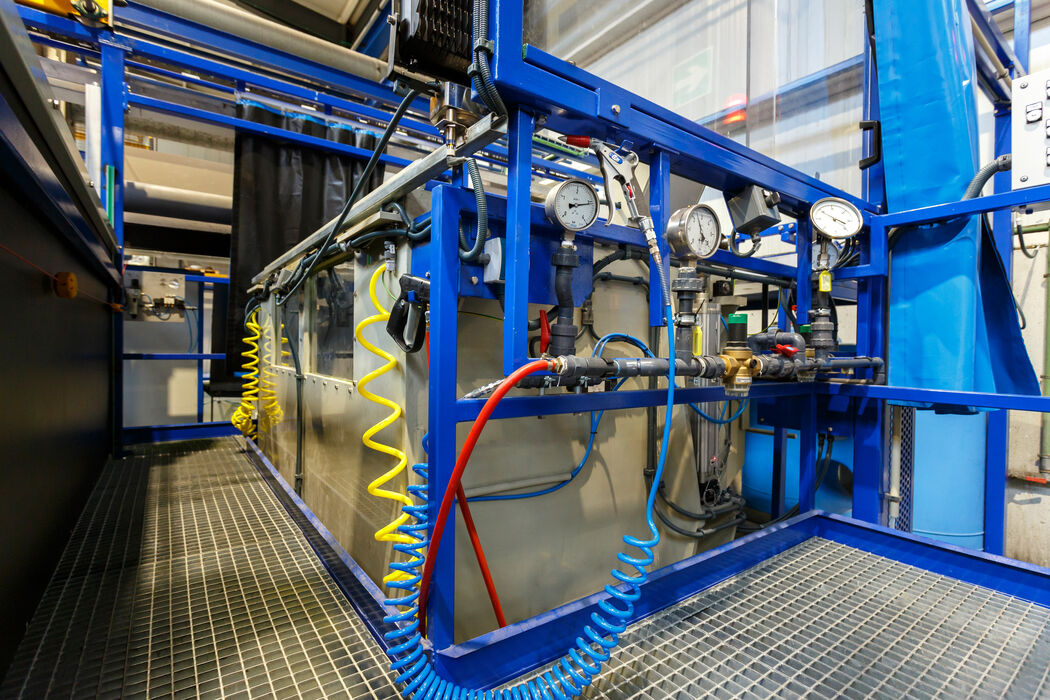

 SISTEMA DE SOPLADO

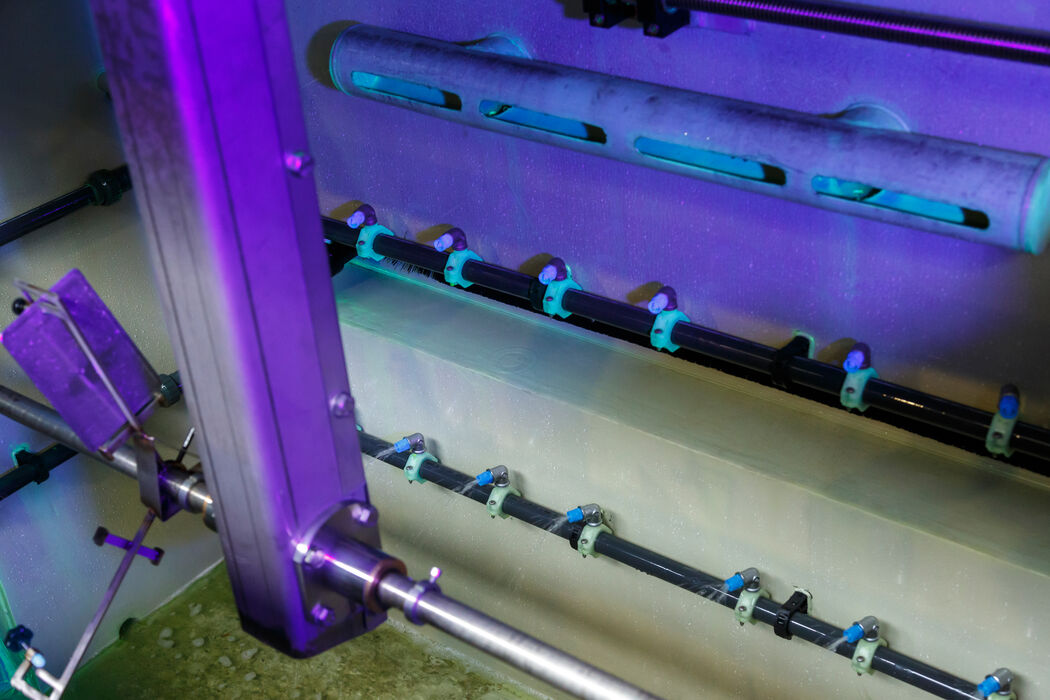

Sistema de soplado en la cuba de penetrante-duchas, para soplar la parte inferior del bastidor automáticamente.

• Sistema con motor y husillos para el movimiento longitudinal de 2 tuberías independientes de soplado.
• Dos tuberías de soplado con sus respectivas boquillas.
• Latiguillo para llevar el aire a las tuberías de soplado
• Depósito pulmón de 1000litros, así como electroválvula de descarga rápida y accesorios (manómetro, purga, etc.)
• Programación del sistema automático
• Cortinillas laterales integradas en la cuba, de apertura manual para enganchar en el bastidor.

 LUZ AMBIENTAL

 Focos de luz ultravioleta de 100w para dar luz ambiente a la cuba de líquidos penetrantes – ducha. Foco de IP65.

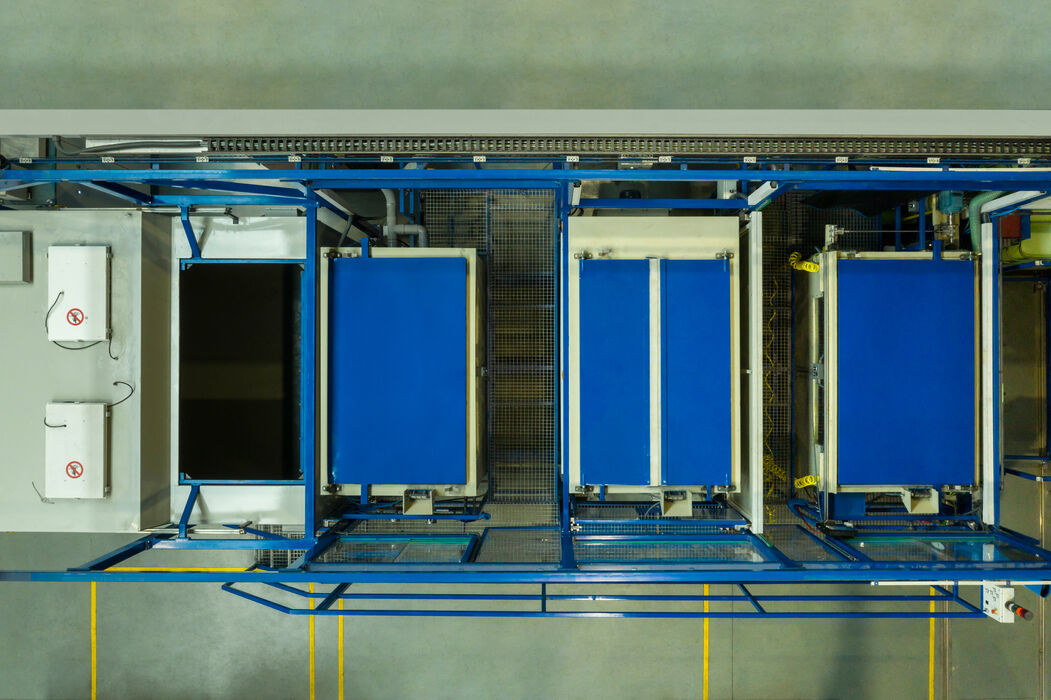

ESTACION CARGA-DESCARGA

Estación de carga y descarga con diseño para poder dejar paso al personal.

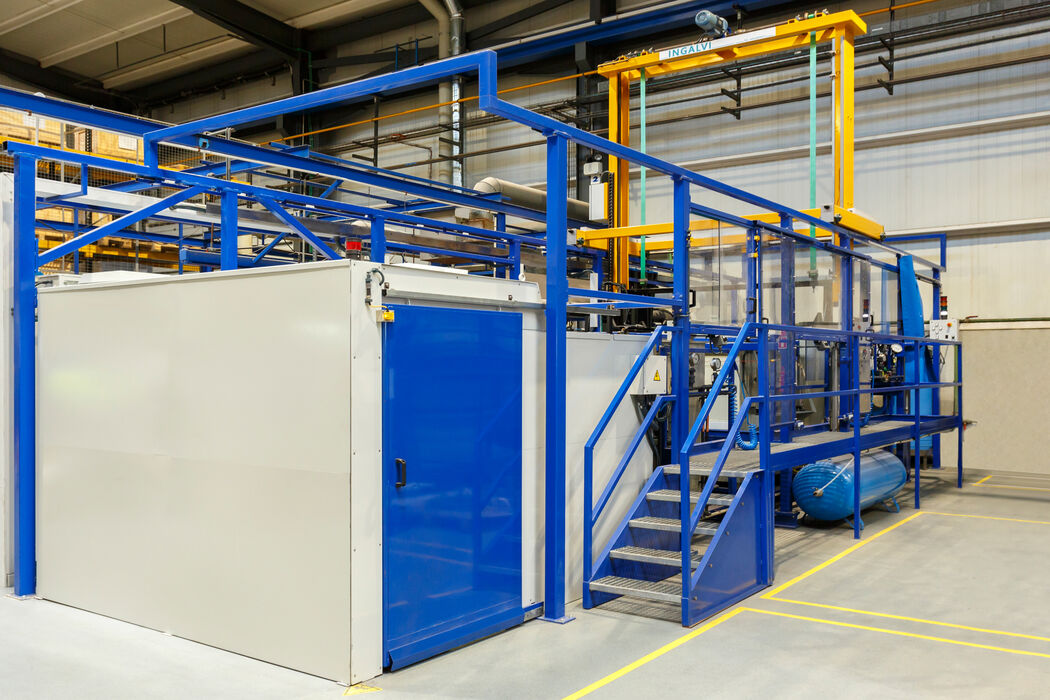

CABINA DE INSPECCION .

Cabina de inspección con exterior en chapa de 1,5mm en acero al carbono

• Estructura atornillada con rodapiés y toldos
• 2 puertas correderas
• 2 luminarias blancas y 2 luminarias UV
• Ventilación (por interruptor o por encendido de UV y luz blanca)
• Seguridades para evitar que el carro se mueva con una persona dentro.
• Enclavamiento en una puerta y detector en la otra.
• Cambio de maniobra para que la carga no se mueva a la CyD y quede en el revelador. Programación de seguridades, etc.
• Balizas luminosas que se encendienden con cualquier luminaria para que se sepa que hay una persona dentro.
• Pintura interior negro mate.

1- PANEL ENTRE CICLON Y PENETRANTE

 Panel para tapar la zona entre el ciclón de secado y la cuba de penetrante para disminuir los lux en la inspección del penetrante.

• Marco ocupando el máximo posible.
• 2 cilindros hidráulicos
• 1 grupo hidráulico
• Accesorios (reguladores de caudal, guías, latiguillos, soportes)
• Detectores para comprobar que esta completamente bajado o subido.
• Programación de alarmas, etc cuando funcione.
• Aparalelaje electrico y programación para el funcionamiento
